طبقه بندی جعبه های توزیع

جعبه های توزیع معمولی از چوب یا فلز ساخته شده اند. جعبه های توزیع فلزی سطح حفاظت بالاتری دارند، بنابراین بیشتر مورد استفاده قرار می گیرند.

طبقه بندی بر اساس ویژگی های ساختاری و کاربرد:

تابلو برق ثابت که اغلب تابلو برق یا تابلو توزیع نامیده می شود. این یک تابلوی-باز با پانل برای محافظت است. جلوی آن محافظت می شود، اما پشت و کناره ها همچنان امکان دسترسی به قطعات زنده را فراهم می کنند. سطح حفاظتی پایینی دارد و فقط می‌تواند در شرکت‌های صنعتی و معدنی با نیازهای کم برای تداوم منبع تغذیه و قابلیت اطمینان، برای تامین برق متمرکز در پست‌ها استفاده شود.

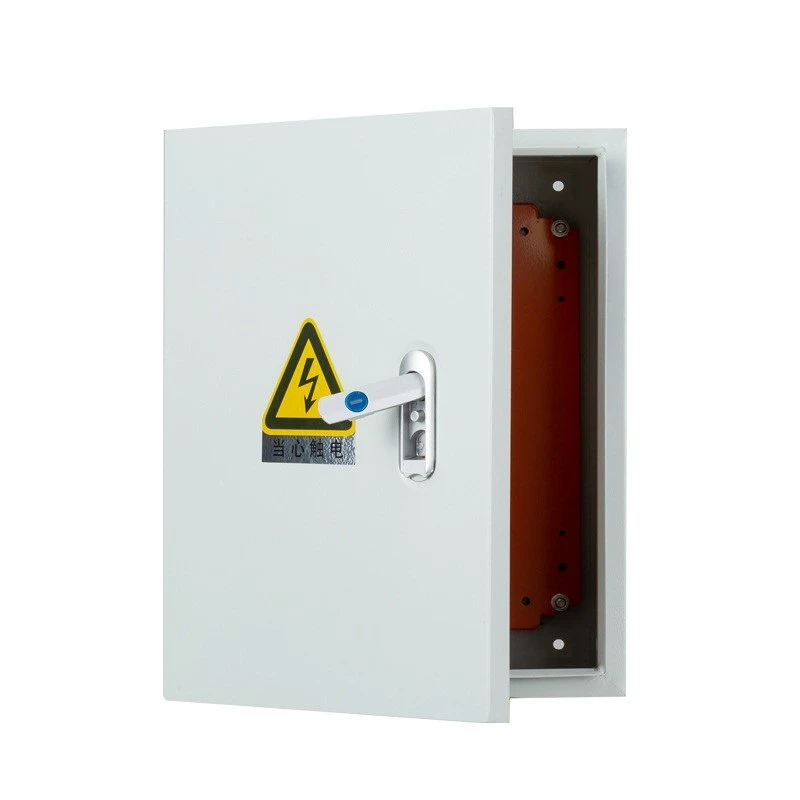

تابلو برق محافظ (یعنی محصور شده)، به یک تابلوی{2} ولتاژ پایین اطلاق می‌شود که در آن همه طرف‌ها به جز سطح نصب محصور شده‌اند. اجزای الکتریکی مانند کلیدها، وسایل حفاظتی و دستگاه های نظارت و کنترل همگی در یک محفظه بسته ساخته شده از فولاد یا مواد عایق نصب می شوند که می توانند روی دیوار یا دور از دیوار نصب شوند. می توان از معیارهای جداسازی بین هر مدار در داخل کابینت استفاده کرد یا از صفحات فلزی یا صفحات عایق زمین شده برای جداسازی استفاده کرد. معمولاً درب و کلید اصلی به صورت مکانیکی قفل می شوند. همچنین یک تابلوی رومیزی محافظ (به عنوان مثال، پانل کنترل)، با کنترل، اندازه گیری، و اجزای الکتریکی سیگنال نصب شده بر روی پانل وجود دارد. تابلو برق محافظ عمدتا به عنوان یک دستگاه توزیع برق در سایت فرآیند استفاده می شود.

تابلوی کشو-نوع. این نوع تابلو از یک صفحه فولادی برای ساختن پوسته بسته استفاده می کند. اجزای الکتریکی مدارهای ورودی و خروجی در یک کشو قابل جابجایی نصب می شوند و یک واحد عملکردی را تشکیل می دهند که می تواند نوع خاصی از کار منبع تغذیه را تکمیل کند. واحد عملکردی توسط یک صفحه فلزی به زمین یا یک صفحه کاربردی ساخته شده از پلاستیک از شینه یا کابل جدا می شود و سه ناحیه را تشکیل می دهد: شینه، واحد عملکردی و کابل. همچنین اقدامات جداسازی بین هر واحد عملکردی وجود دارد. تابلو برق کشو{6}از قابلیت اطمینان، ایمنی و قابلیت تعویض بالایی برخوردار است و نوع نسبتاً پیشرفته ای از تابلو برق است. بیشتر تابلو برق به تابلوی{8}از نوع کشویی اشاره دارد. آنها برای شرکت‌های صنعتی و معدنی و ساختمان‌های{10}بلندی که به قابلیت اطمینان منبع تغذیه بالا نیاز دارند، مناسب هستند و به عنوان مرکز توزیع برق کنترل متمرکز عمل می‌کنند.

جعبه های کنترل توزیع برق و روشنایی. اینها عمدتاً محصور و به صورت عمودی نصب می شوند. سطح حفاظت از محفظه بسته به کاربرد متفاوت است. آنها عمدتا به عنوان دستگاه های توزیع برق در محل تولید شرکت های صنعتی و معدنی استفاده می شوند.
